電解電容正負極識別方法有哪些?

作者：ncc電容    發布時間：2021-10-23 14:19:53  訪問量：7327  來源：黑金剛電容

　　電解電容正負極識別方法有哪些?電解電容是有極性電容，不能接受反向電壓，安裝時需按正確的極性安裝，所以在使用前我們要正確的區分電解電容正負極。今天ncc電容上海櫻拓小編就跟大家分享一下。

　　一、螺栓型電解電容正負極識別

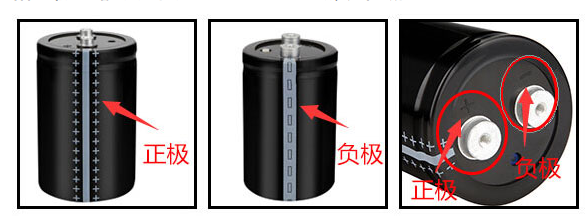

　　螺栓型鋁電解電容在套管上有明確的正負級標識，正極用“+”、負極用“-”表示。大部分螺栓電容在蓋板上的端子旁邊都會刻有“+”、“-”的標識，如下圖所示：

　　1、正極套管標識      2、負極套管標識      3、蓋板正負極標識

　　二、焊片鋁電解電容正負極的區分

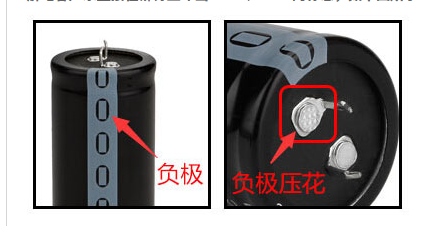

　　焊片鋁電解電容又稱之為牛角電容，目前所有廠家都是選用“負極標識”，即套管“-”標識所對應的焊針為負極。焊片電解電容正負極在蓋板上也有區分，大部分是采取負極“壓花”來標識，也有電解電容廠家直接在鉚釘上印出“+”、“-”的標志，如下圖所示：

　　1、負極套管標識       2、蓋板壓花標識

　　三、引線結構電解電容正負極識別方法

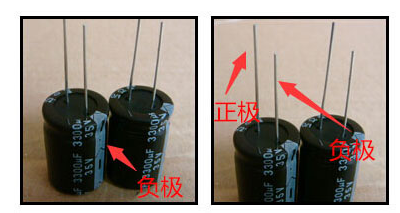

　　引線結構電解電容也是采取“負極標識”，即套管“-”標識所對應的引線為負極。還有就是按引線的長短來識別，長的引線為正極，短的引線為負極，如下圖所示：

　　1、負極套管標識     2、引線長短標識

　　四、片式鋁電解電容正負極識別方法

　　片式鋁電解電容又稱之為貼片鋁電解電容，片式鋁電解電容是沒有套管的，所以在鋁殼的底部印有容量、電壓、正負極等相關信息，如下圖所示印有半邊黑色的為負極。

　　片式鋁電解電容負極標識，如電解電容無明顯標識，您可直接聯系ncc電容代理商上海櫻拓，我們可以幫你提供正確的電解電容正負極識別方法。
